产品名称：3KD-L系列 管接式电控换向阀编 号：155526-606
型 号：155526-606
更新时间：2011.03.13
产品备注：样本及产品销售事宜，请致电我公司 021-56822441 56824336
点击查看大图片
|

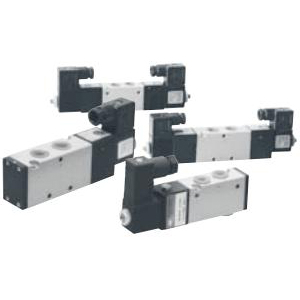

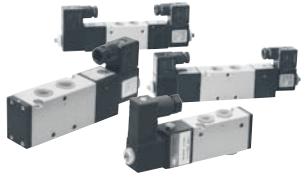

3KD-L系列 管接式电控换向阀
|
|
|
特点:
3K系列不供油滑柱式电气换向阀,集不供油、低功率、微型化为一体。流通能力大，换向灵敏度高、寿命长JC3K系列集成型使配管件工业更向单化设备更小型化，适用于各行各业的气动自动化控制。
全系列共分四种规格，通径分别Ø4, Ø6, Ø8, Ø10，适应配套气缸缸径如下：
通径(mm)：Ø4 气缸缸径(mm)：Ø20，Ø25，Ø32，Ø40
通径(mm)：Ø6 气缸缸径(mm)：Ø40，Ø50，Ø63，Ø80
通径(mm)：Ø8 气缸缸径(mm)：Ø63，Ø80，Ø100
通径(mm)：Ø10/Ø15 气缸缸径(mm)：Ø125，Ø140，Ø160
|
|
图形符号：

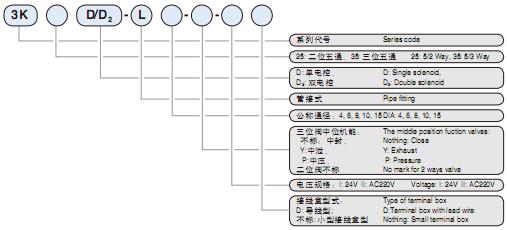

型号注释：
技术参数：
| 型号 |
4 |
6 |
8 |
10/15 |
| 有效截面积(mm²) |
4 |
12 |
23 |
48/60 |
| 换向时间(sec) |
25 |
30 |
40 |
60 |
| 最高切换频率(Hz) |
16 |
14 |
12 |
9 |
| 控制功率（W） |
<2 |
<3 |
<3 |
| 耐久性（万次） |
1000 |
800 |
| 工作压力(MPa) |
0.15-1 |
| 润滑条件 |
不供油 |
|
| 品种 |
型号\项目 |
使用流体 |
控制方式 |
工作压力 |
允许耐压 |
配管口径 |
有效截面积S值 |
环境温度℃ |
介质温度℃ |
换向时间sec |
润滑条件 |
额定电压 |
消耗功率W |
线圈温升
（E级）（℃） |
| 单电控 |
3K25D-L4
3K25D-L6
3K25D-L8
3K25D-L10 |
压
缩
空
气 |
先
导
式 |
0.15
-
1 |
1.5 |
M5
Rc1/8
Rc1/4
Rc3/8 |
>4
12.5
>25
>48 |
-5
-
40 |
-5
-
50 |
<25
<40
<36
<55 |
不
供
油 |
DC24V
或
AC220V |
<2
<3
<3
<3 |
36
36
36
37 |
| 双电控 |
3K25D2-L4
3K25D2-L6
3K25D2-L8
3K25D2-L10 |
压
缩
空
气 |
先
导
式 |
0.15
-
1 |
1.5 |
M5
Rc1/8
Rc1/4
Rc3/8 |
>4
12.5
>25
>48 |
-5
-
40 |
-5
-
50 |
<25
<40
<36
<55 |
不
供
油 |
DC24V
或
AC220V |
<2
<3
<3
<3 |
36
36
36
37 |
| 三位阀中封式 |
3K35D2-L4
3K35D2-L6
3K35D2-L8
3K35D2-L10 |
压
缩
空
气 |
先
导
式 |
0.15
-
1 |
1.5 |
M5
Rc1/8
Rc1/4
Rc3/8 |
>2.5
11
>22
>40 |
-5
-
40 |
-5
-
50 |
<25
<40
<36
<55 |
不
供
油 |
DC24V
或
AC220V |
<2
<3
<3
<3 |
36
36
36
37 |
| 三位阀中压式 |
3K35D2-L4P
3K35D2-L6P
3K35D2-L8P
3K35D2-L10P |
压
缩
空
气 |
先
导
式 |
0.15
-
1 |
1.5 |
M5
Rc1/8
Rc1/4
Rc3/8 |
>2.5
11
>22
>40 |
-5
-
40 |
-5
-
50 |
<25
<40
<36
<55 |
不
供
油 |
DC24V
或
AC220V |
<2
<3
<3
<3 |
36
36
36
37 |
| 三位阀中泄式 |
3K35D2-L4Y
3K35D2-L6Y
3K35D2-L8Y
3K35D2-L10Y |
压
缩
空
气 |
先
导
式 |
0.15
-
1 |
1.5 |
M5
Rc1/8
Rc1/4
Rc3/8 |
>2.5
11
>22
>40 |
-5
-
40 |
-5
-
50 |
<25
<40
<36
<55 |
不
供
油 |
DC24V
或
AC220V |
<2
<3
<3
<3 |
36
36
36
37 | | | | | |
